產品名稱 : 1570/2000nm拉錐型保偏波分復用器

產品型號：MCPMWDM-5700-L-P15-10-L-FA

工作波長:1570/2000

功率 : 500mW 1W 5W 10W

光纖類型 : PM1550

咨詢熱線
0755-23736280

銘創光電可以提供各種不同波長的 450/532、532/635、980/1030、980/1064、980/1550、1570/2000nm拉錐型保偏波分復用器，具有插入損耗低，承受功率高，穩定性高，可實現兩路光信號的合波與分波，應用于光纖激光器、光纖放大器、水下通信、光纖傳感等領域。

產品特點	應用領域
低插入損耗	光纖激光器
高承受功率	光纖放大器
高穩定性和可靠性	光纖傳感
結構緊湊	水下通信

產品指標

參數	單位	數值
中心波長	nm	1570/2000
工作波長帶寬	nm	±15
插入損耗	dB	0.6
隔離度	dB	15
消光比	dB	18
回波損耗	dB	50
承受功率	W	0.5、1、5、10可選
光纖類型	-	PM1550
承受拉力	N	5
封裝尺寸	mm	Ф3.0x54(裸纖) or Ф3.0x60(套管)
工作溫度	℃	-40 ～ +85
儲存溫度	℃	-40 ～ +85

測溫環境在25℃；以上數據不含頭，如果增加連接頭，插入損耗增加0.3dB,回?fù)p降低5dB,保偏產品消光比降低2dB,默認光纖慢軸對準key鍵。

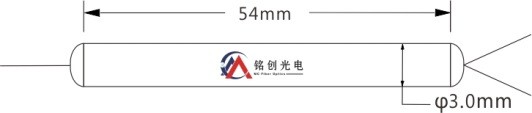

封裝尺寸

選型信息

MCPMWDM	①	②	③	④	⑤	⑥
	工作波長	功率大小	光纖類型	尾纖長度	尾套類型	連接頭類型
	5700-1570/2000nm	L-≤0.5W 1-1W 5-5W	P15-PM1550	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
